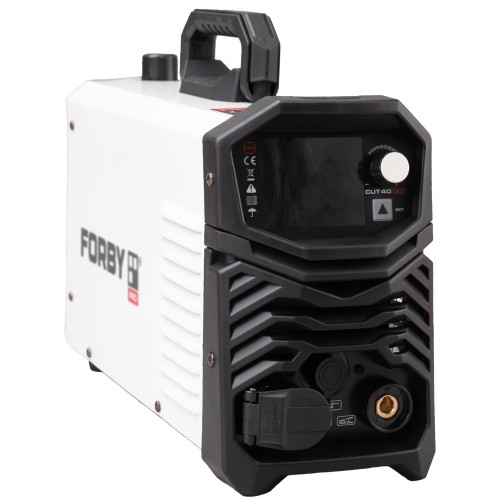

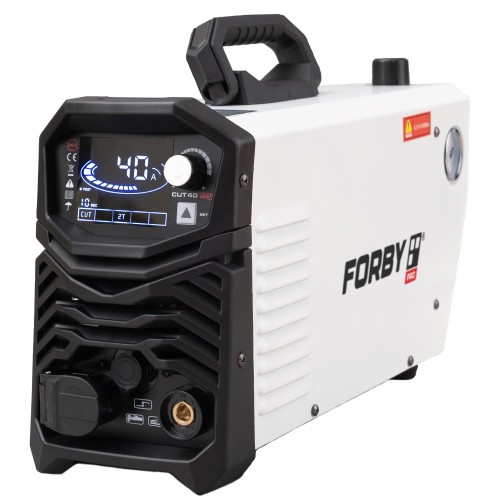

Plasma cutter FORBY® CUT 40 LED

Ką galima pjauti?

CUT-40 LED tinka praktiškai visiems laidiesiems metalams pjauti. Aparatas sukuria stiprų, koncentruotą plazmos lanką, kurio temperatūra siekia 10 000–15 000°C, todėl pjūvis būna greitas ir švarus.

• Nerūdijantis plienas – tinka tiek lakštams, tiek profiliams.
• Juodasis (konstrukcinis) plienas – lakštai, kampuočiai, vamzdžiai, profiliai.
• Aliuminis – lengvi ir vidutinio storio lakštai.
• Varis ir kiti spalvotieji metalai.
• Ketus – priklausomai nuo struktūros.

Pagrindinės savybės:

• Plazminio pjovimo diapazonas: 1–18 mm – tinka tiek plonom skardoms, tiek storesniems lakštams.
• Stabilus inverterinis IGBT maitinimas – švaresnis pjūvis, mažesnės energijos sąnaudos.
• LED ekranas – aiškiai rodomi visi parametrai: srovė, įtampa, dujų padavimas, režimai.
• 20–40 A pjovimo srovė – optimalus balansas tarp tikslumo ir galios.
• Touch (kontaktinis) uždegimas – paprasta ir patikima lanko uždegimo sistema.
• Apsauga nuo perkaitimo – automatinis išjungimas esant per dideliam apkrovimui.
• Darbinis slėgis 0.3–0.45 MPa – naudojama įprasta dirbtuvių oro sistema.
• Efektyvumas iki 83,6 %.

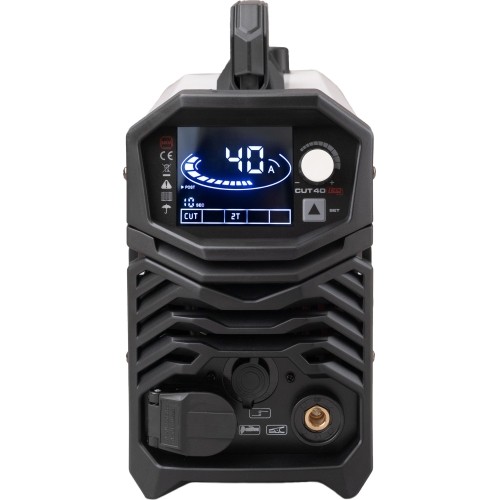

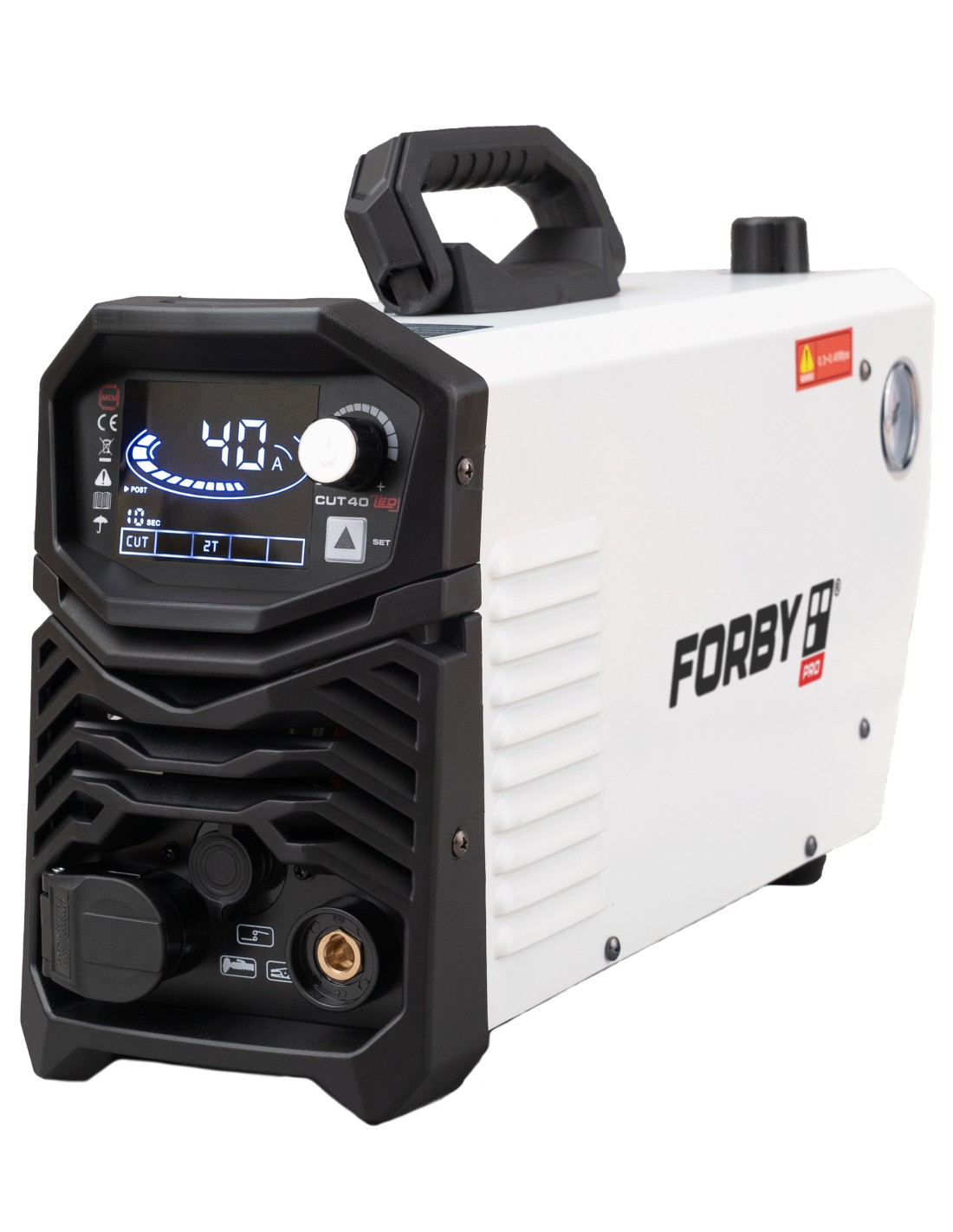

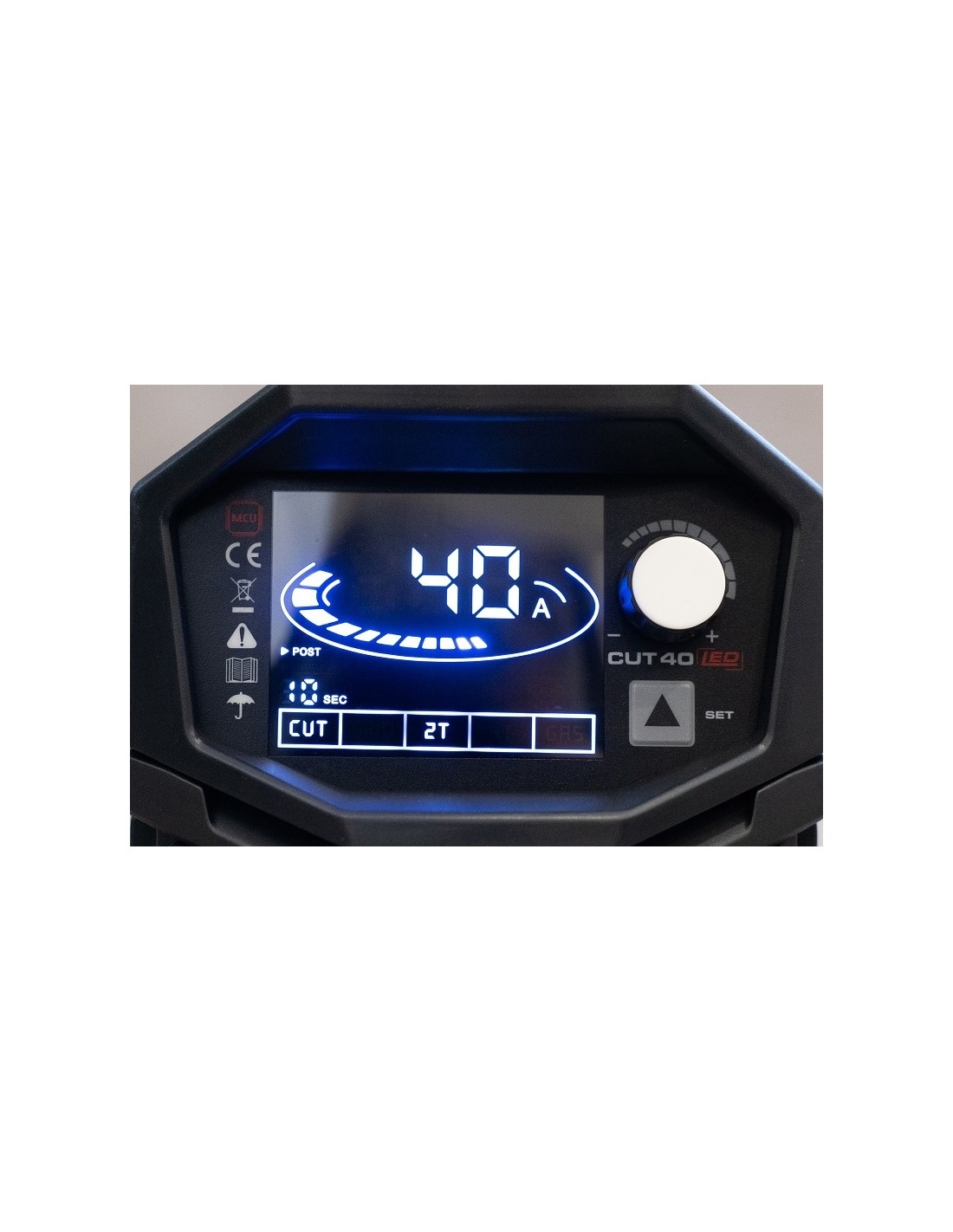

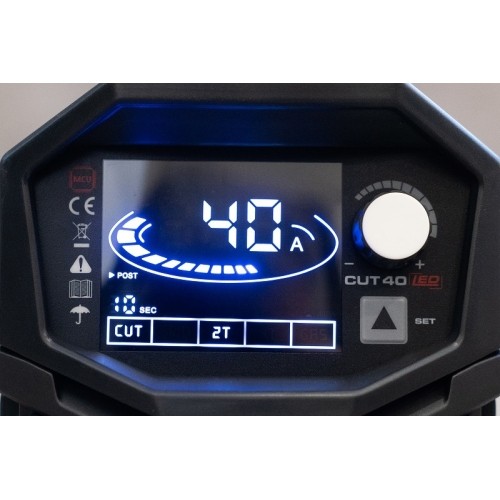

1️⃣ Full LED ekranas (indikacinis ekranas). Ekranas rodo visus pagrindinius pjovimo parametrus ir režimus:

• Įtampą (Voltage)
• Dujų patekėjimo laiką po pjovimo (Post flow time)
• Pjovimo srovę (Cutting Current)
• 2T / 4T valdymo režimą
• Pjovimo režimą ir dujų testavimo režimą (Cut / Gas Check)

2️⃣ Funkcijų pasirinkimo mygtukai (Function Select Button). Valdymo mygtukai leidžia perjungti:

• Gas Check – dujų testavimo režimas (leidžia patikrinti oro tiekimą prieš pjovimą)
• 2T / 4T jungiklis
• 2T – pjovimas vyksta laikant nuspaustą degiklio mygtuką
• 4T – pjovimas prasideda ir baigiasi tik vienu įjungimo/išjungimo paspaudimu

3️⃣ Valdymo rankenėlė (Knob / Encoder). Rankenėlė atlieka dvi pagrindines funkcijas:

• Srovės reguliavimas (sukant rankenėlę)
• Dujų patekėjimo laiko reguliavimas (paspaudus rankenėlę)

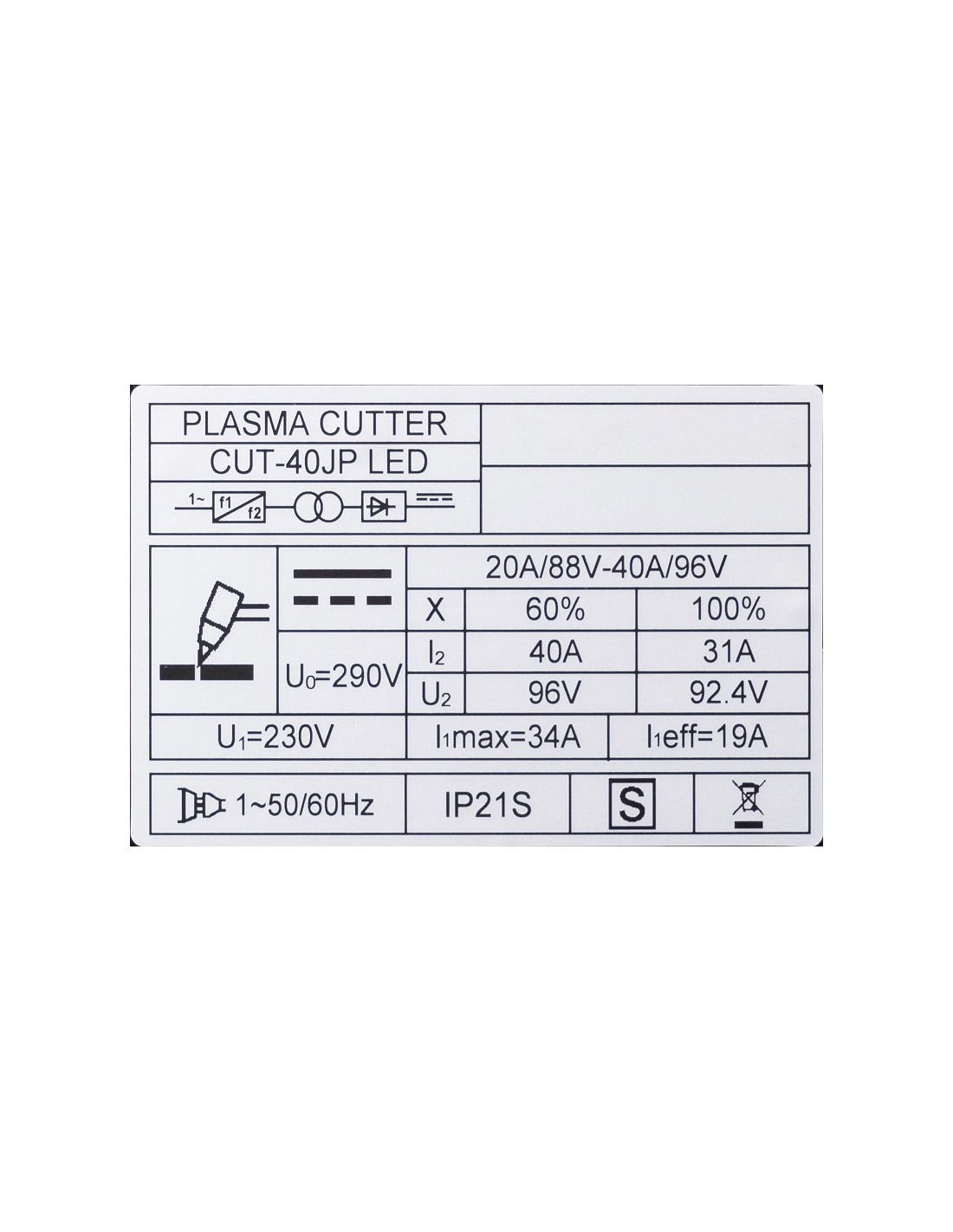

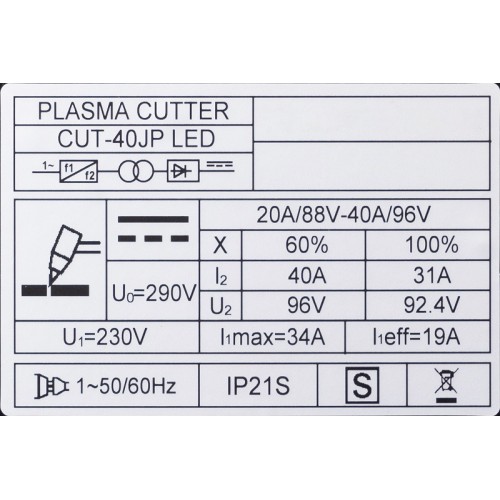

Plazminio pjovimo (CUT) režimas

• Srovės diapazonas: 20 A – 40 A
• Darbo ciklas (X):
  • 60 % → 40 A
  • 100 % → 31 A
• Įtampa (U₂):
  • 96 V prie 60 %
  • 92.4 V prie 100 %
• Tuščios eigos įtampa (U₀): 290 V
• Maitinimas (U₁): ~230 V
• Maksimali įvesties srovė (Imax): 34 A
• Efektyvioji įvesties srovė (Ieff): 19 A
• Apsaugos klasė: IP21S

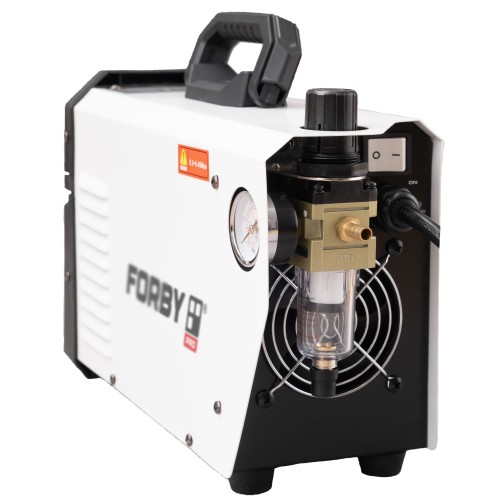

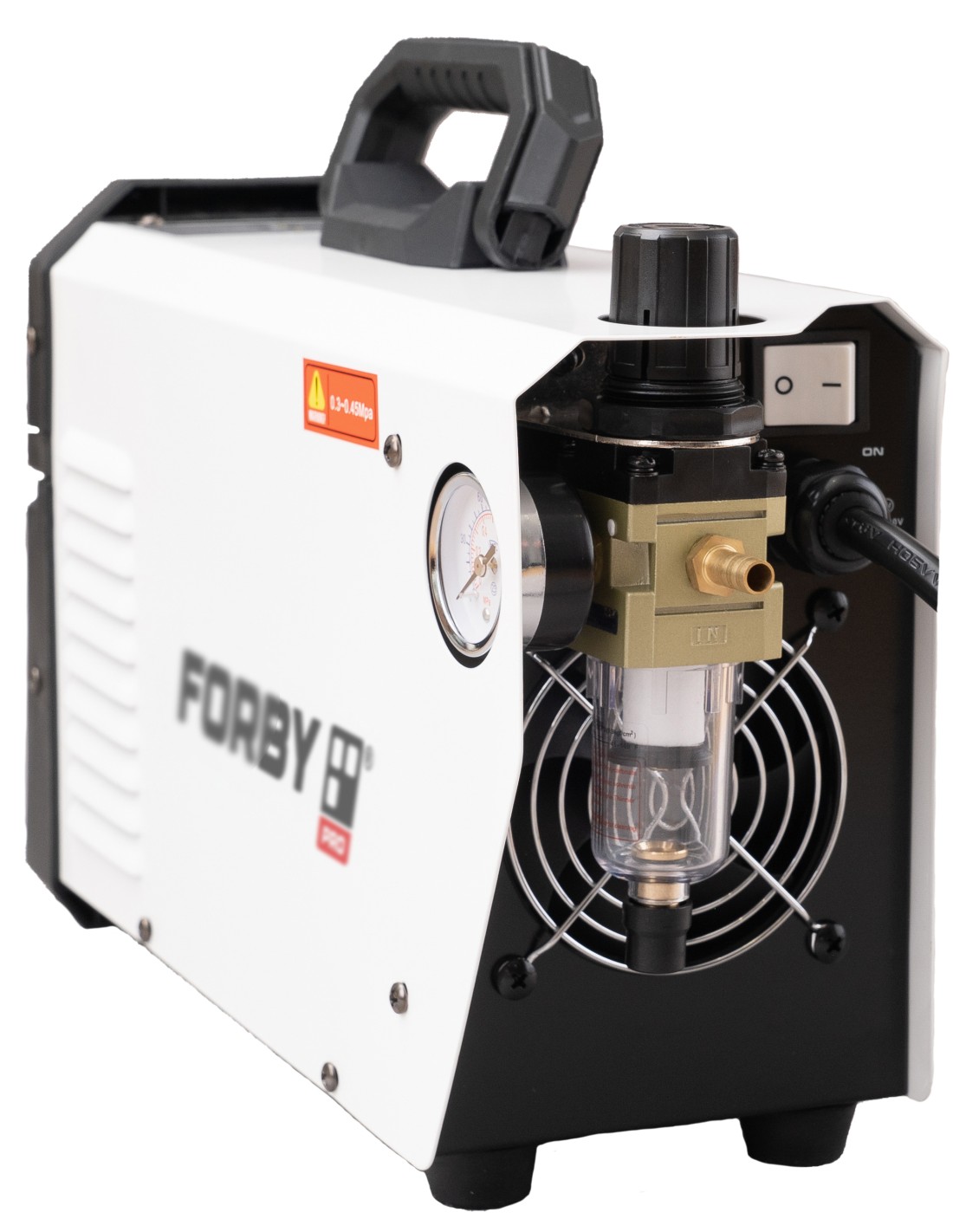

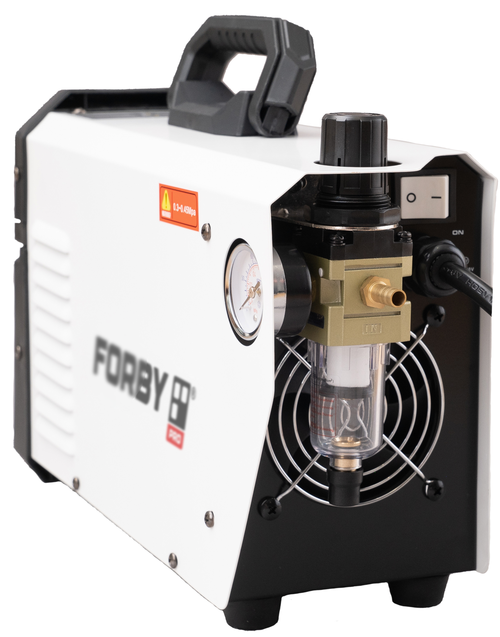

Redukcinis vožtuvas TW2000/02 (instaliuotas į plazminį pjovimo aparatą) — tai aukštos kokybės oro paruošimo ir tiekimo komponentas, užtikrinantis stabilų ir švarų suslėgto oro srautą plazminiam pjovimui. Jis montuojamas tiesiai į aparato galinę dalį, todėl naudotojas iš karto mato ir gali reguliuoti reikalingą oro slėgį.

1️⃣ Tikslus slėgio reguliavimas
Vožtuvas leidžia tiksliai nustatyti darbui reikalingą oro slėgį — paprastai 0,3–0,45 MPa, kaip nurodyta pjovimo aparato techniniuose reikalavimuose. Stabilus slėgis būtinas: kokybiškam pjovimo arkos formavimuisi, mažesniam purškimui, ilgesniam antgalių tarnavimo laikui.
2️⃣ Integruotas manometras
Aiškus, lengvai skaitomas manometras suteikia galimybę realiu laiku matyti oro slėgį.
Tai padeda reguliuoti oro tiekimą pagal medžiagos storį, pjovimo greitį ir aparato parametrus.
3️⃣ Oro filtravimas (vandens ir nešvarumų atskyrimas)
TW2000/02 turi skaidrų filtravimo indą, kuris surenka: drėgmę iš suslėgto oro, alyvos likučius, kietąsias daleles.
Švarus oras kritiškai svarbus plazminiam pjovimui — drėgmė ar nešvarumai gali: sukelti nestabilią arką, greičiau nudeginti antgalius, pabloginti pjūvio kokybę.
4️⃣ Automatinis arba pusiau automatinis kondensato išleidimas
Filtravimo indelyje susikaupęs vanduo gali būti greitai pašalinamas naudojant išleidimo vožtuvą.
Tai padeda išlaikyti pastovų oro švarumą ir apsaugo komponentus nuo korozijos.

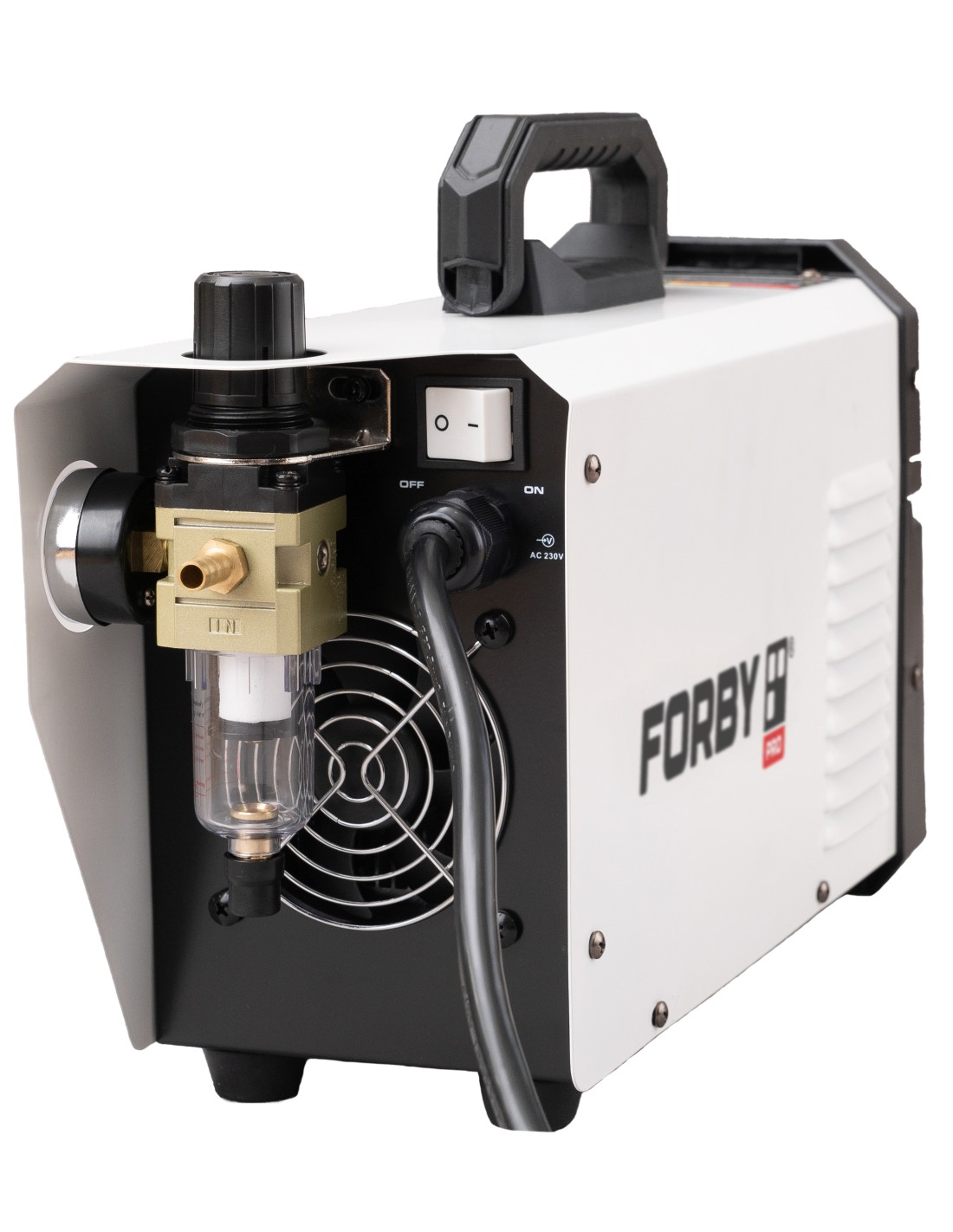

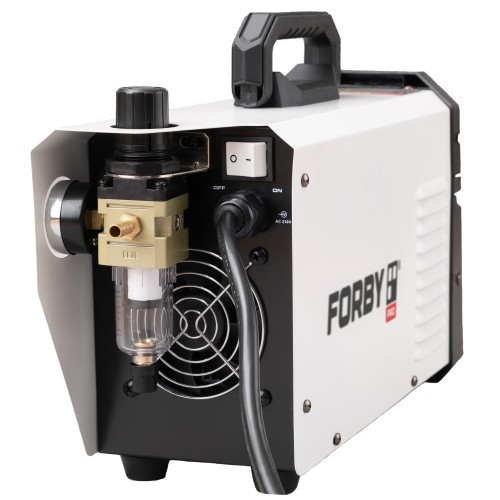

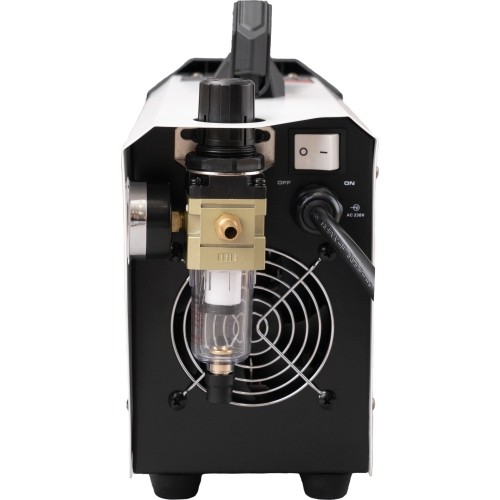

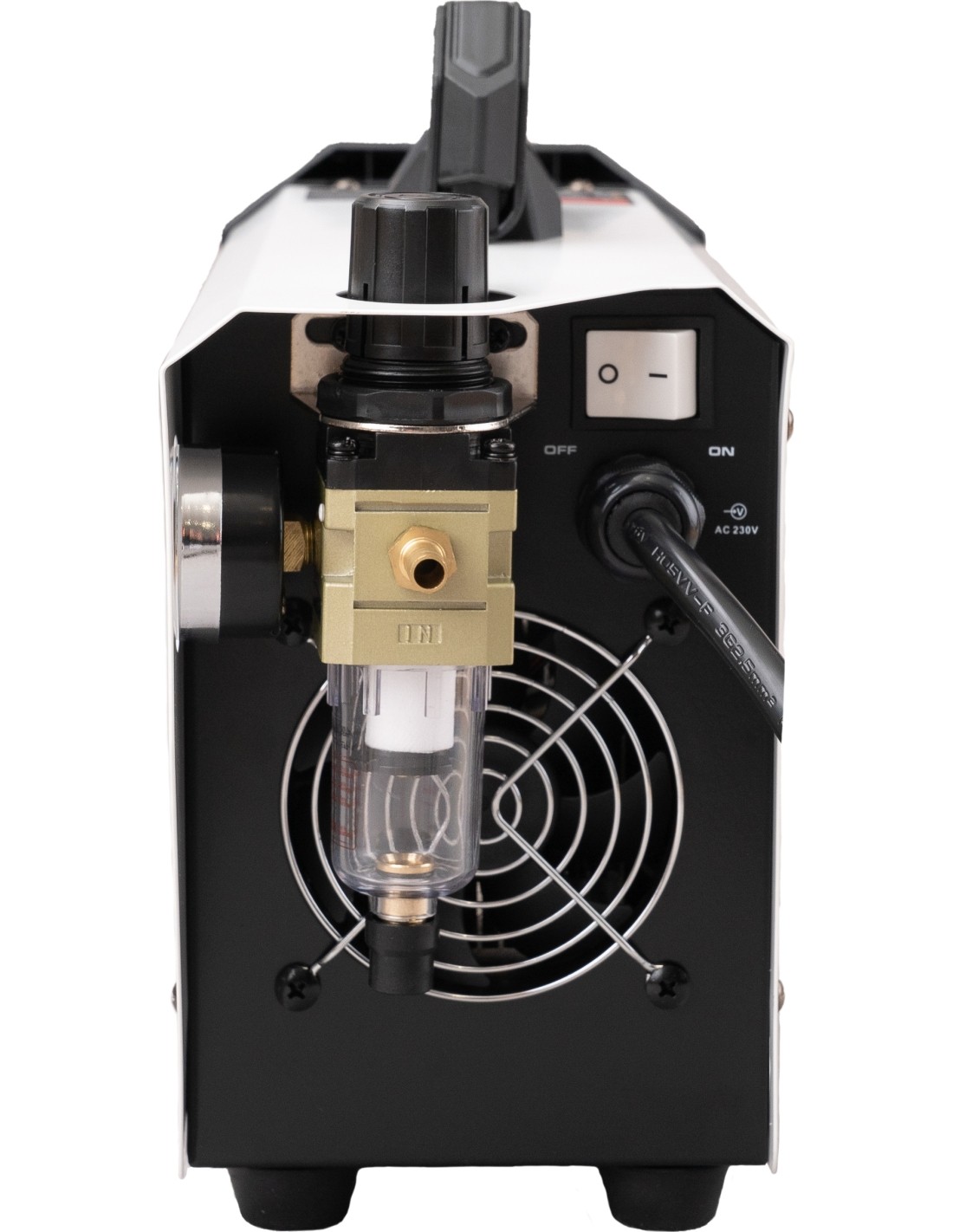

5️⃣ Vožtuvas įrengtas galinėje aparato pusėje, šalia aušinimo ventiliatoriaus, todėl:

• slėgį galima reguliuoti vienu rankos pasukimu,
• matomas visada aktualus slėgio rodmuo,
• filtrą lengva išimti ir išvalyti.

6️⃣ Apsauga aparatui ir antgaliams

• Kokybiškas oro reguliavimas ir filtravimas tiesiogiai didina:
• pjovimo antgalių (nozzle, electrode) resursą,
• plazminio degiklio tarnavimo laiką,
• pjovimo stabilumą ir tikslumą.

Kodėl TW2000/02 yra svarbus plazminio pjovimo sistemos komponentas?

Plazminio pjovimo aparatas labai jautrus oro kokybei — tai vienas iš esminių faktorių, lemiančių pjūvio švarumą, įrankio ilgaamžiškumą ir apskritai visos sistemos patikimumą. TW2000/02 redukcinis vožtuvas:

• užtikrina optimalų slėgį,
• apsaugo nuo vandens patekimo į degiklį,
• palaiko tolygų oro srautą,
• mažina eksploatacines išlaidas.

✅ Kompaktiškas ir mobilus. Lengvai pernešamas, patogus naudoti tiek dirbtuvėse, tiek lauko sąlygomis.

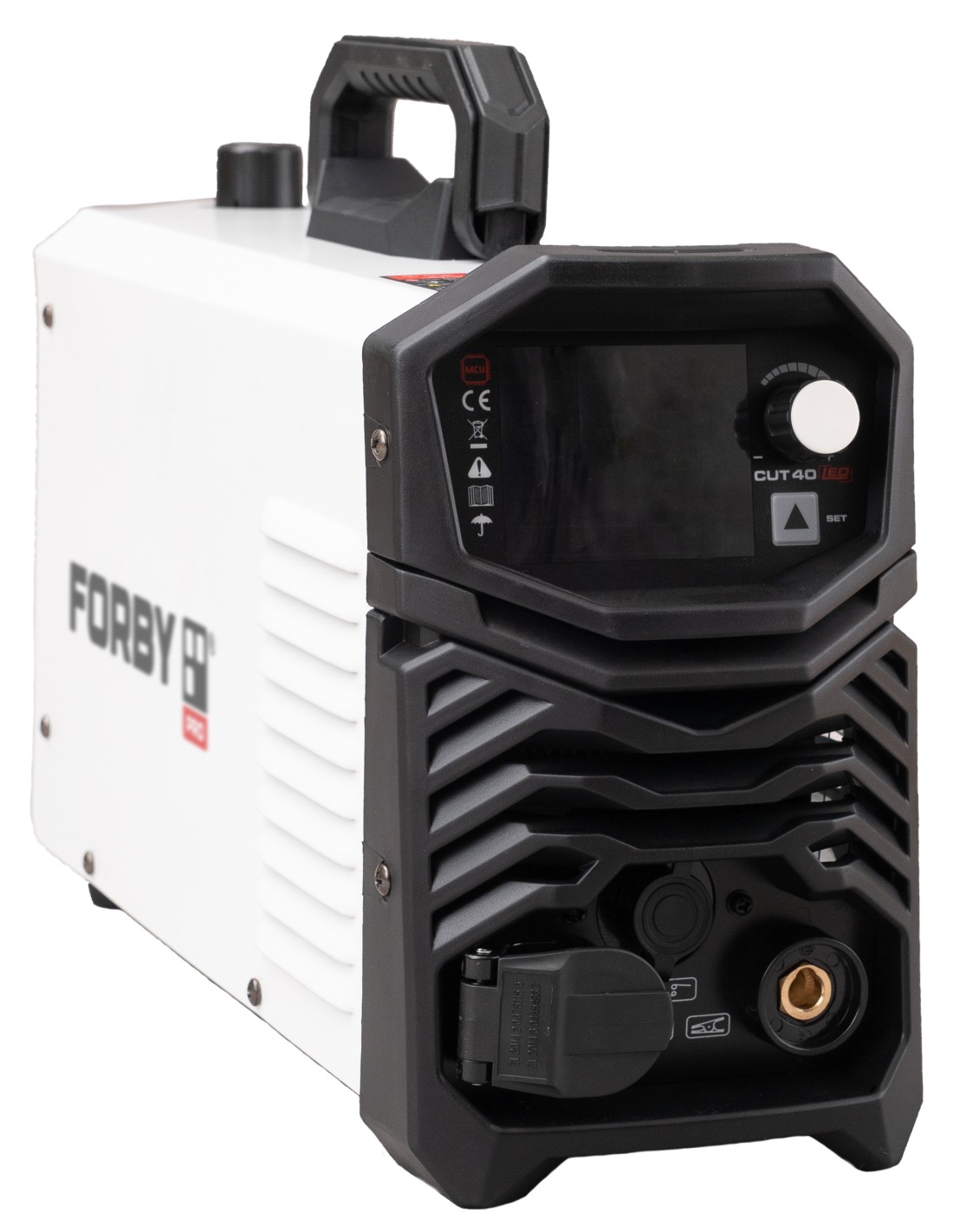

✅ Vientisas priekio dizainas. Plastikinis priekinis skydelis ir oro angų konstrukcija apsaugo vidinius komponentus bei sumažina smūgių riziką transportuojant.

✅ Aiškus ir funkcionalus LED valdymo skydelis

✅ Patogi viršutinė nešimo rankena. Ergonomiška, tvirta, leidžia lengvai pernešti aparatą tarp darbo vietų.

✅ Apsaugotos elektronikos zonos. Integruotos apsaugos nuo perkaitimo, viršįtampio ir nekorektiškos įėjimo įtampos. Perkaitimo atveju pasirodo E2 klaida.

✅ Efektyvus aušinimas ir IP21S apsaugos klasė. Galingas ventiliatorius ir IP21S apsauga užtikrina ilgesnį tarnavimo laiką bei apsaugą nuo drėgmės lašų ir mažų dulkių dalelių.

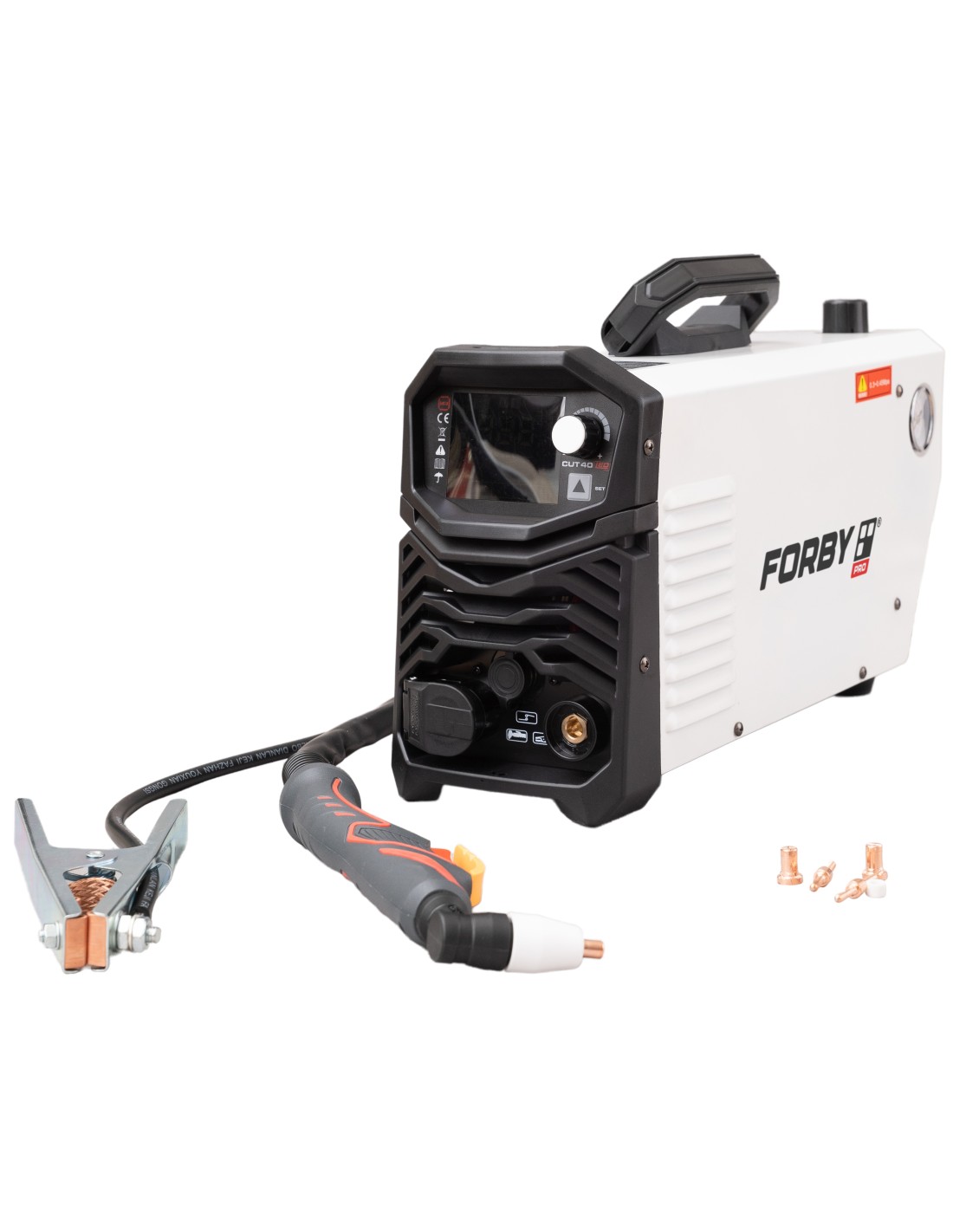

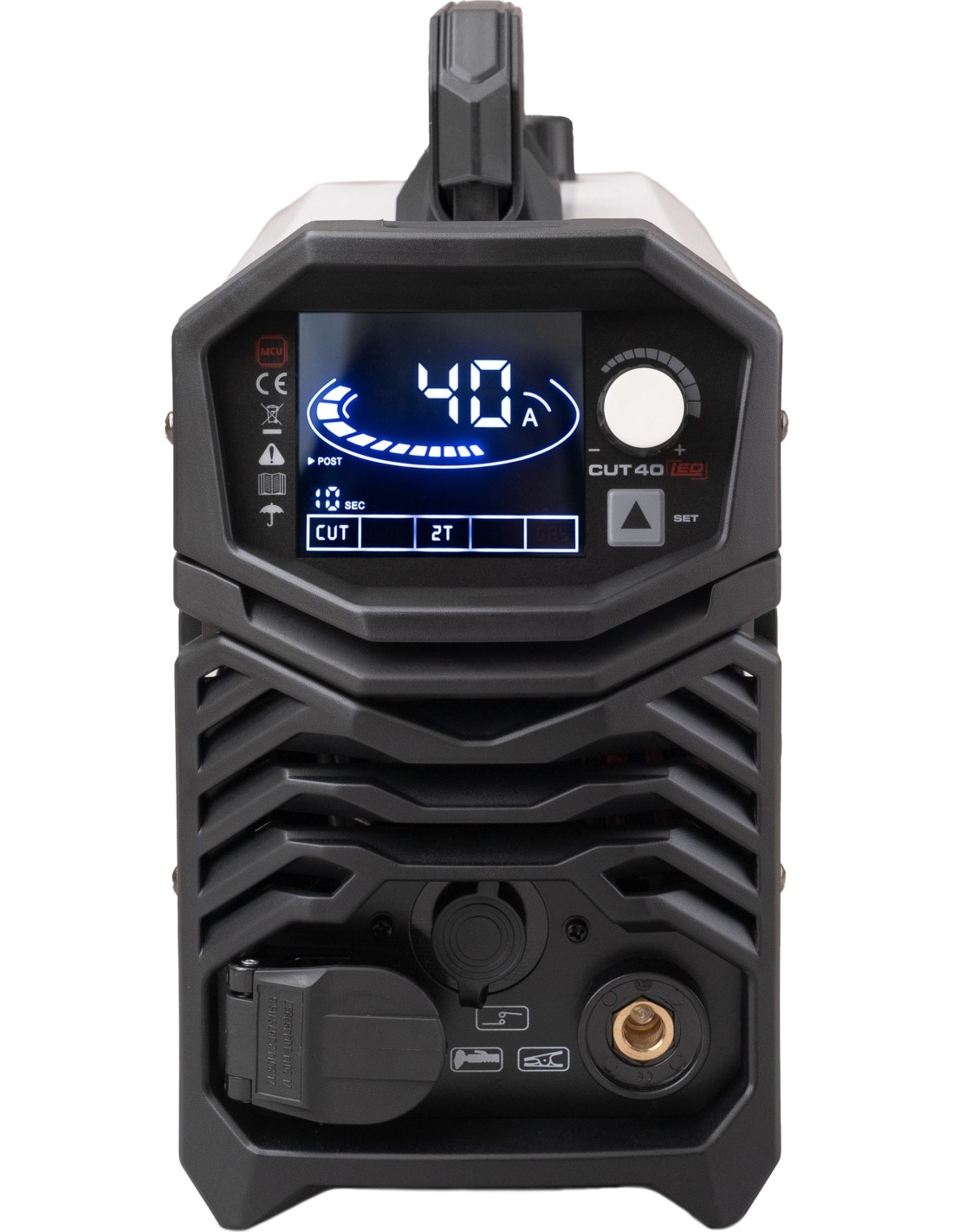

✅ Stambios jungtys ir ergonomiškas priekis. Didelio skersmens plazmos pistoleto jungtis, tvirtas masės gnybtas, patogiai išdėstyti lizdai — greitam ir tvarkingam prijungimui.

✅ Automatinė įtampos kompensacija. Aparatas stabiliai veikia esant ±15 % įėjimo įtampos svyravimams.

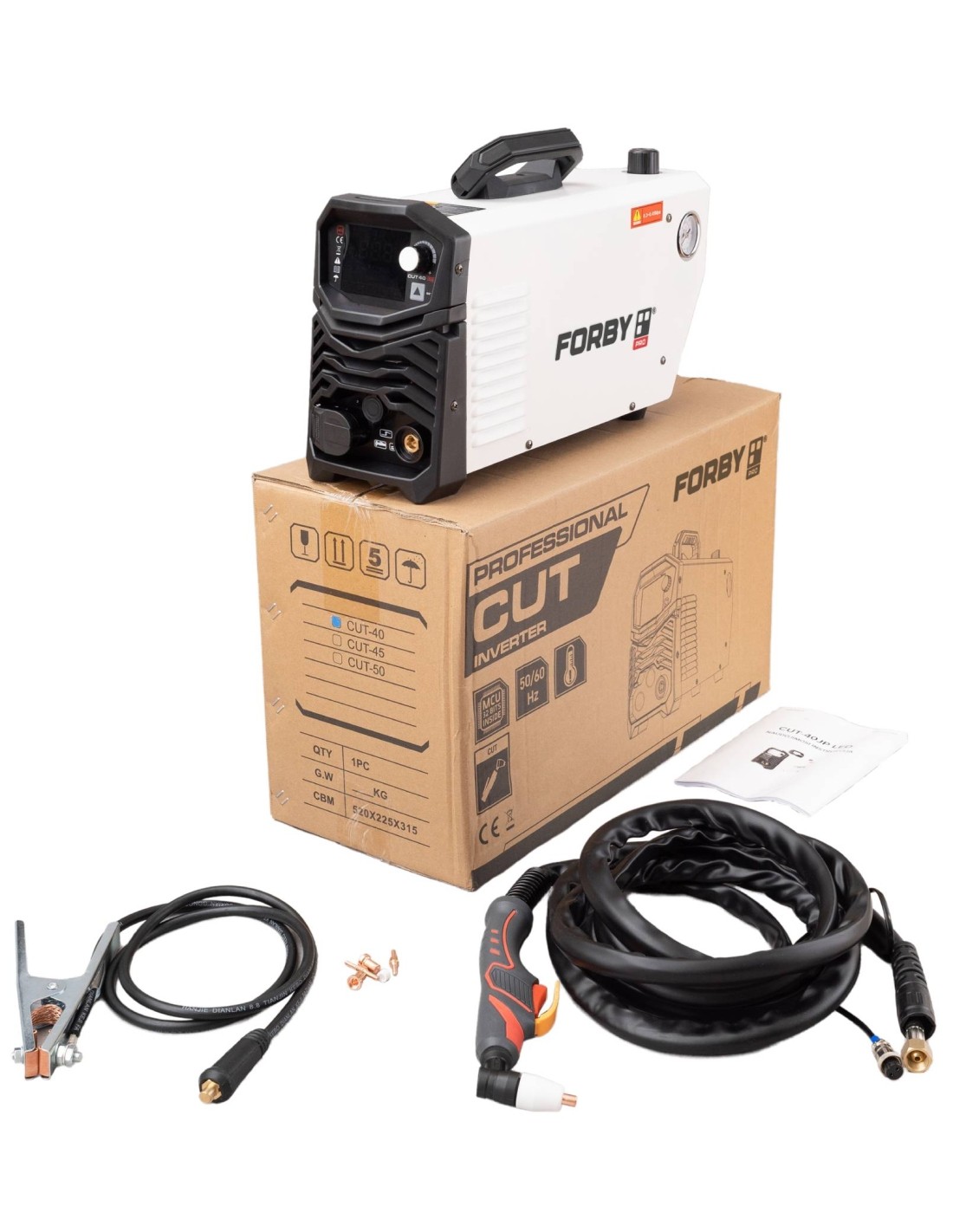

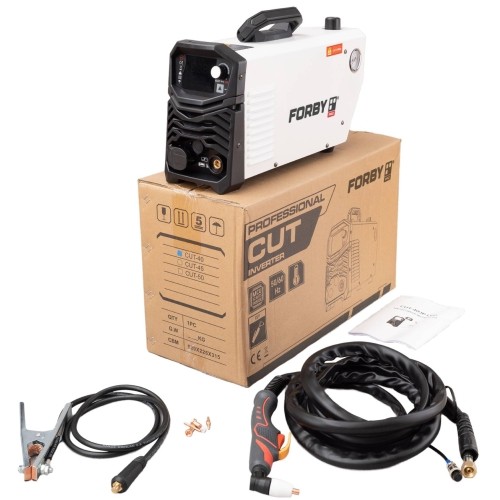

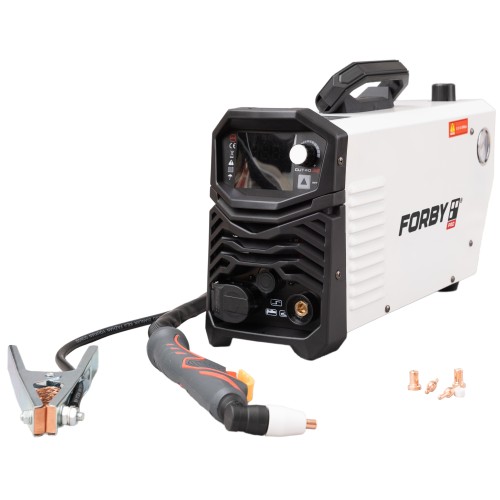

Komplektaciją sudaro:

• Plazminis pjoviklis CUT-40
• Masės laikiklis su kabeliu 1,5 metro (10-25 mm jungtis)
• Plazminis degiklis PT-31 (su eksplotacinėm dalim: apsauginė galva, 1,0 mm tūta, ilgas elektrodas, difuzorius su 4 skylutėm)
• Redukcinis vožtuvas TW2000/02 (instaliuotas į plazminį pjovimo aparatą)
• Naudojimosi instrukcija EN/LTv
