- Max. workpiece weight
- 300 kg
- Weight approx.
- 2650 kg
- Machine dimension (W x D x H)
- 2530 x 2200 x 2300 mm
- Distance spindle to column
- 215 - 840 mm
- Table size
- 1600 x 360 mm
- Table tiltable
- -45° to +45°
- Travel longitudinal (x)
- 1300 mm
- Travel cross (y)
- 300 mm
- Travel vertical (z)
- 400 mm
- Spindle speed horizontal
- (12) 60 - 1800 rpm
- Feed range longitudinal
- (8) 30 - 830 mm/min
- Motor power vertical
- 4,0 kW
- Motor power horizontal
- 5,5 kW
- Spindle taper horizontal
- ISO 50
- Spindle taper vertical
- ISO 50
- Feed range vertical
- (8) 23 - 625 mm/min
- Rapid feed x-, y- and z-axis
- 1200 / 800 / 600 mm/min
- T-slot (Quantity / Width / Distance)
- 3 / 18 mm / 80 mm
- Servomotor (Torque / Output)
- 10 Nm / 1,5 kW
- Coolant pump output
- 90 W
- Coolant pump flow rate
- 25 l/min
- Distance spindle to table horizontal
- 15 - 415 mm
- Distance spindle to table vertical
- 185 - 585 mm
- Feed range cross
- (8) 30 - 830 mm/min

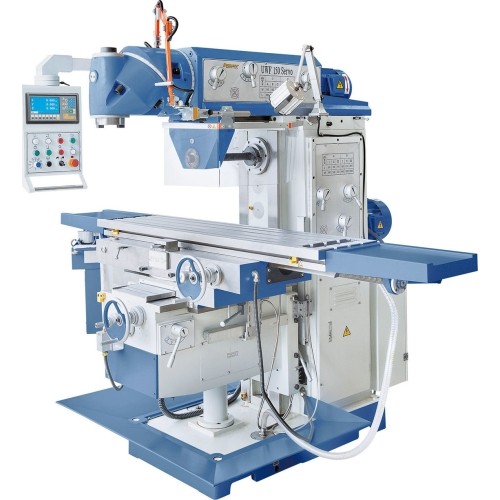

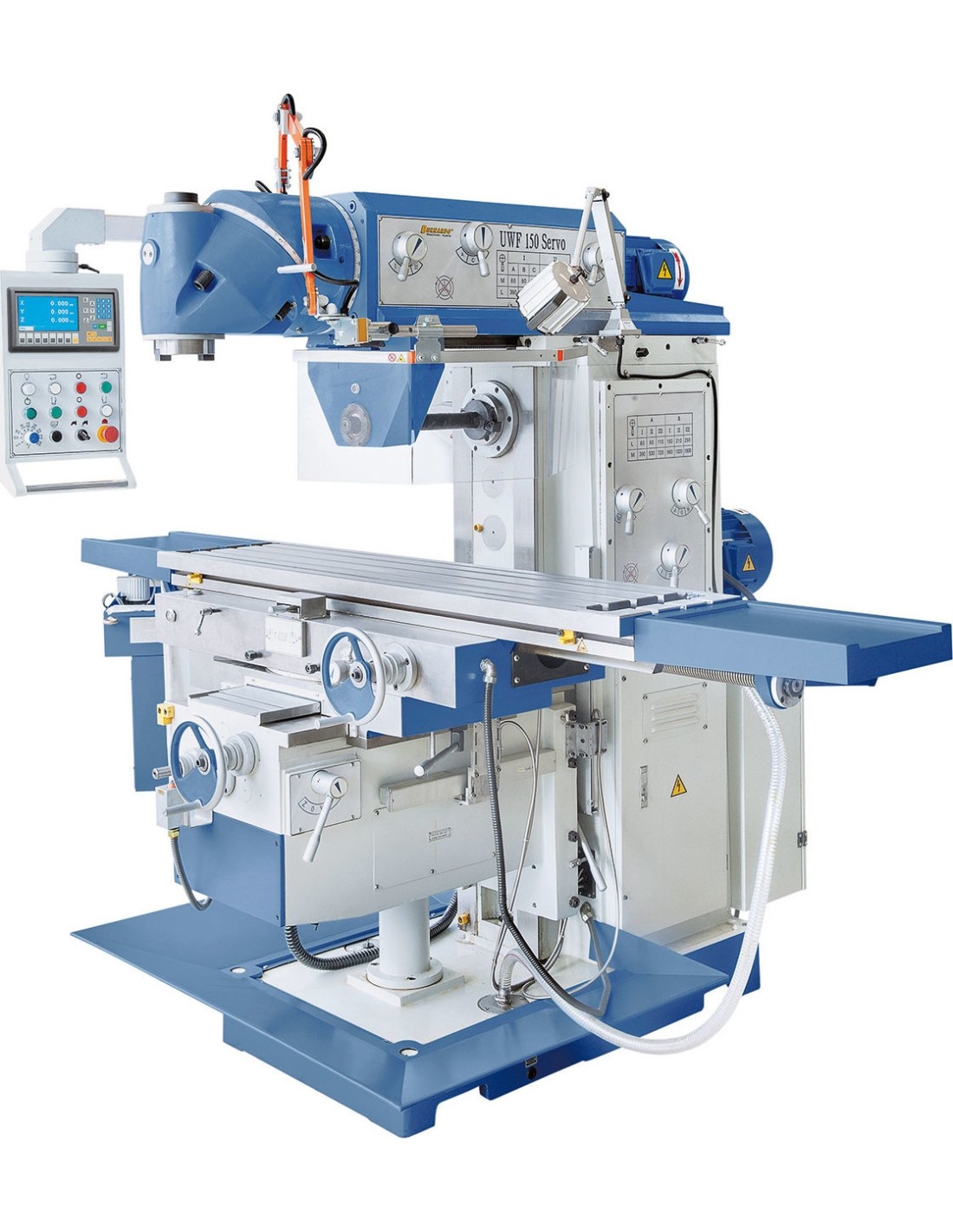

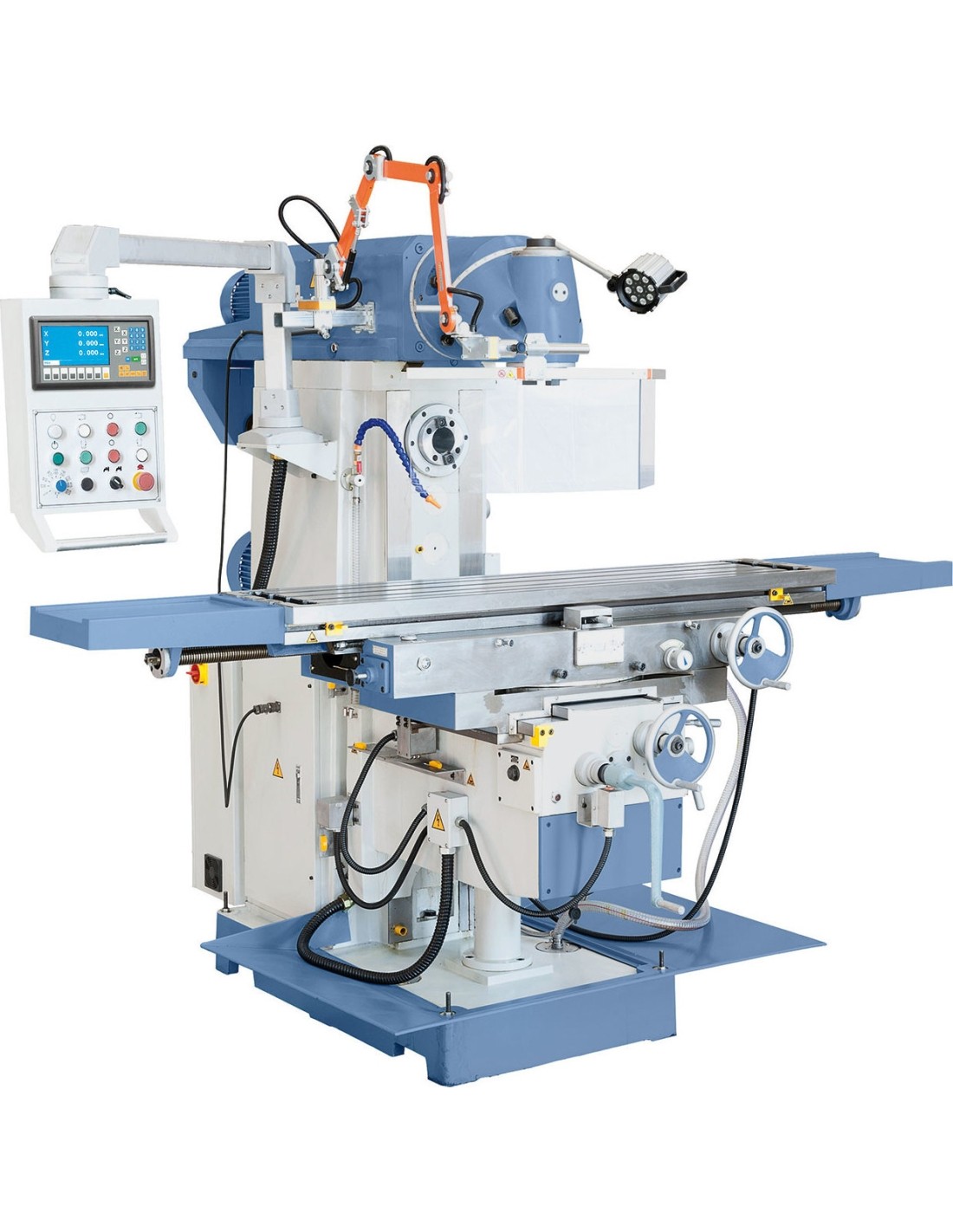

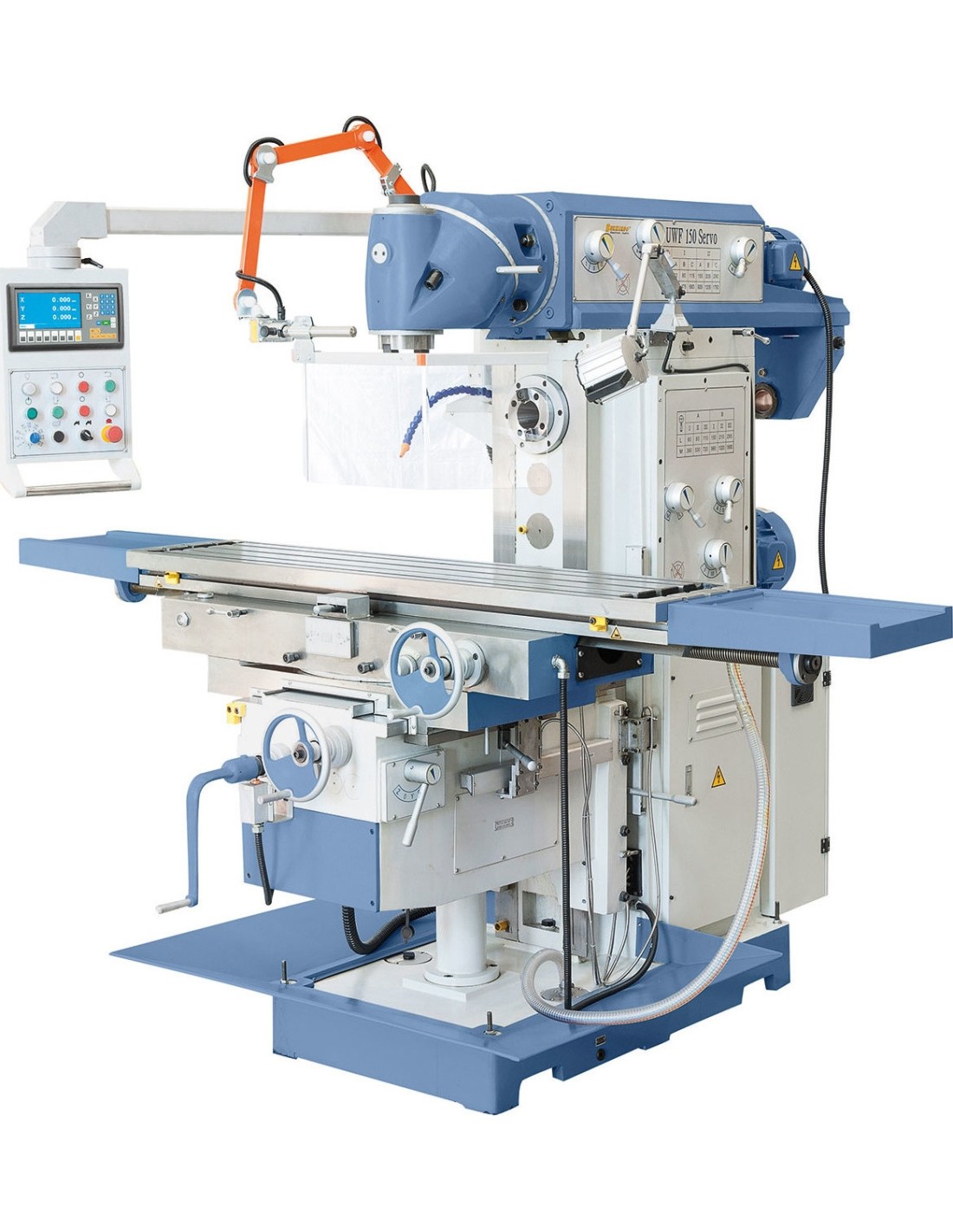

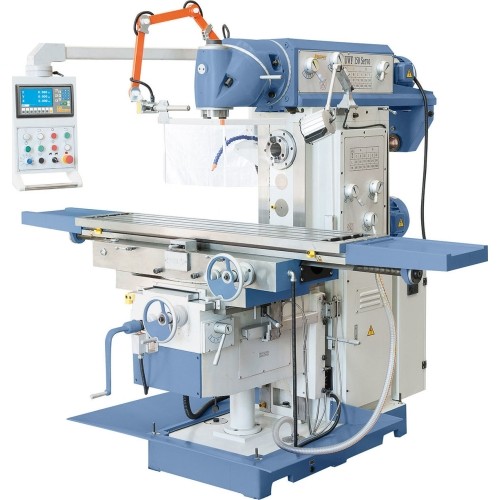

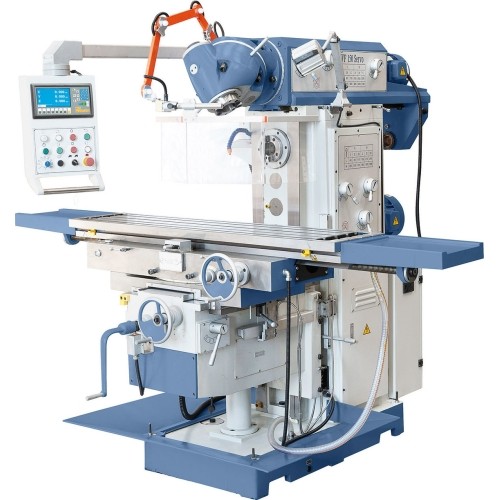

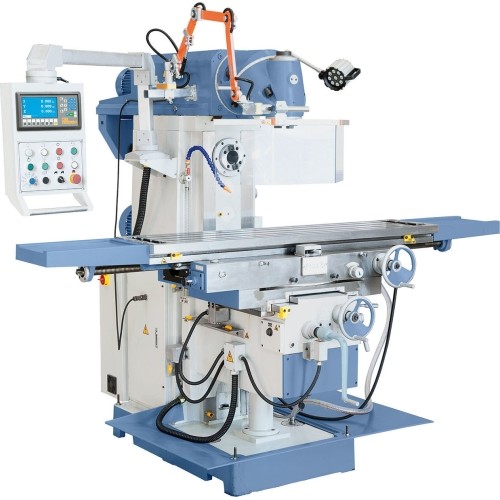

Universalios frezavimo staklės Bernardo UWF 150 Servo
1055639
Price
€41,011.00
VAT incl.
Stock Quantity:
Kaunas Shop
not available
Central warehouse
not available
In Supplier store
(5+ pcs)
Delivery terms:
FREE pick up monday, may 4 d., in the store, Raudondvario pl. 141, Kaunas
(€0.00) Weight: 2650 kg.
Description
Savybės

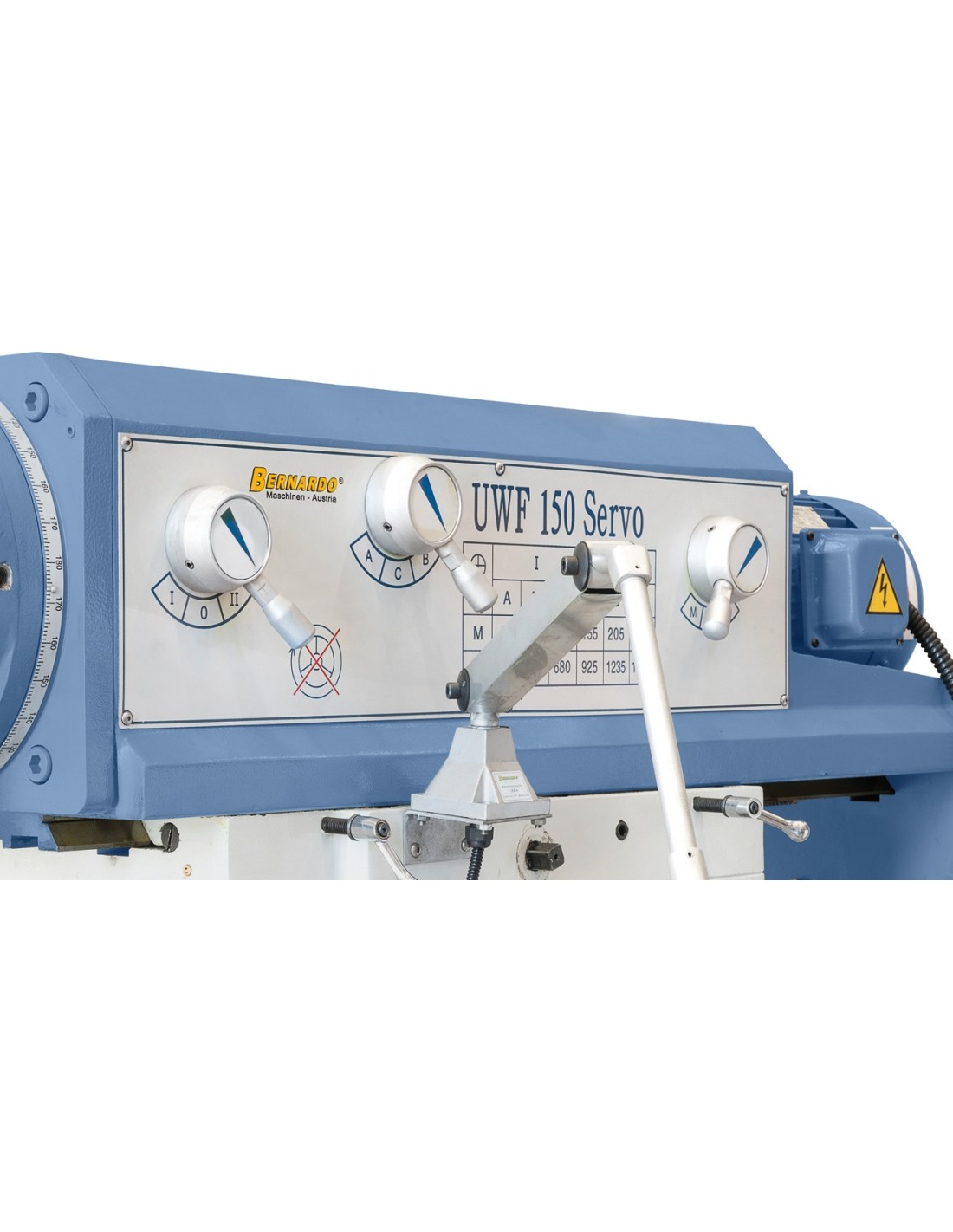

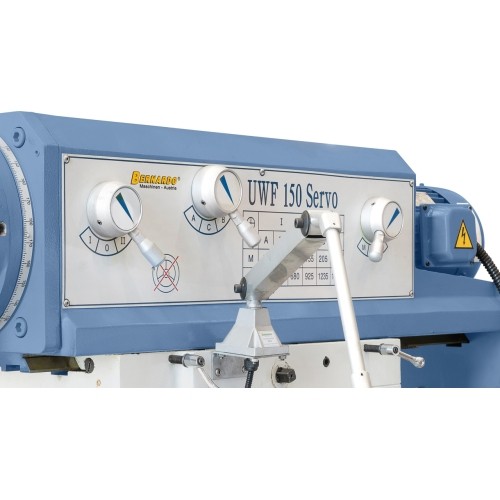

- Logiškai, aiškiai išdėstytas pavarų perjungimas greičio keitimui.
- Grūdinti ir poliruoti kreiptuvai užtikrina aukščiausią tikslumą.
- Reikiamo padavimo greičio nustatymas ant skydelio potenciometru.
- Standartiškai skaitmeniniai x-, y- ir z-ašies rodmenys.
- Smulkiai graduoti kreiptuvai visose ašyse yra varomi servo variklio.

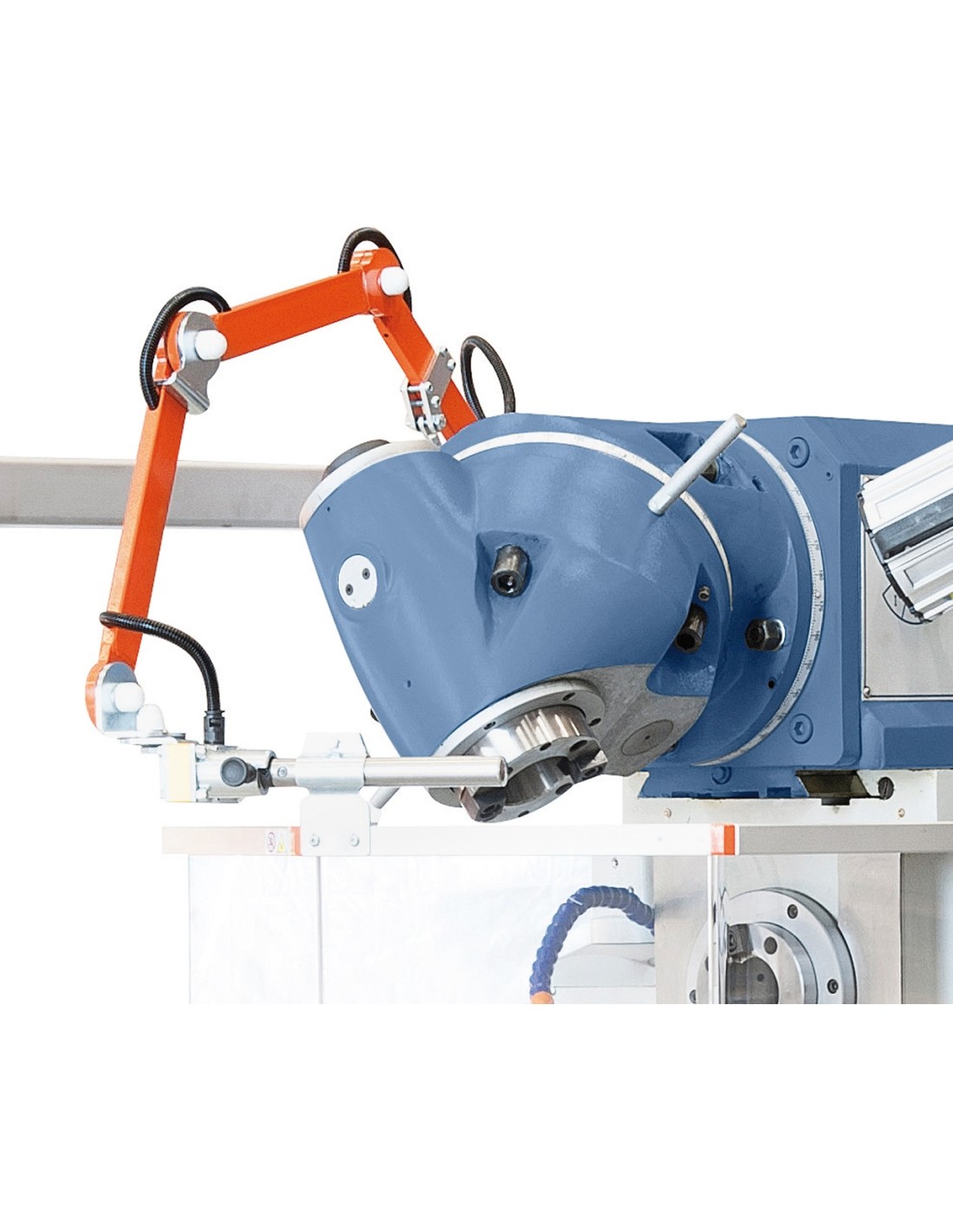

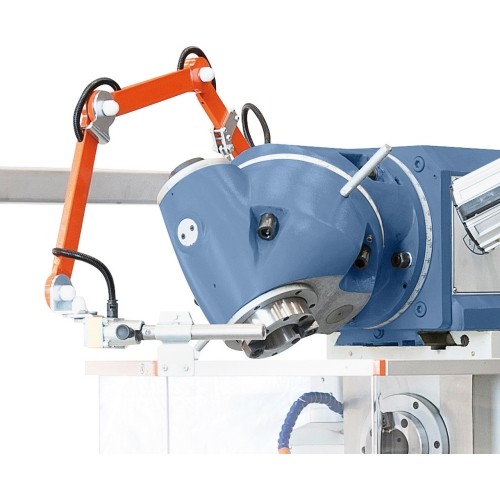

- Universali frezavimo galvos „Huron“ sistema prisitaiko prie įvairių kampų.
- Komplektuojamas greitas padavimas x-, y- ir z-ašyse, kad sumažinti prastovos trukmę.
- Optimalus suklio greičio ir padavimo reguliavimas leidžia ekonomiškai apdoroti įvairias medžiagas.
- Centrinis sutepimas x ir y ašyse.
Standartiniai priedai

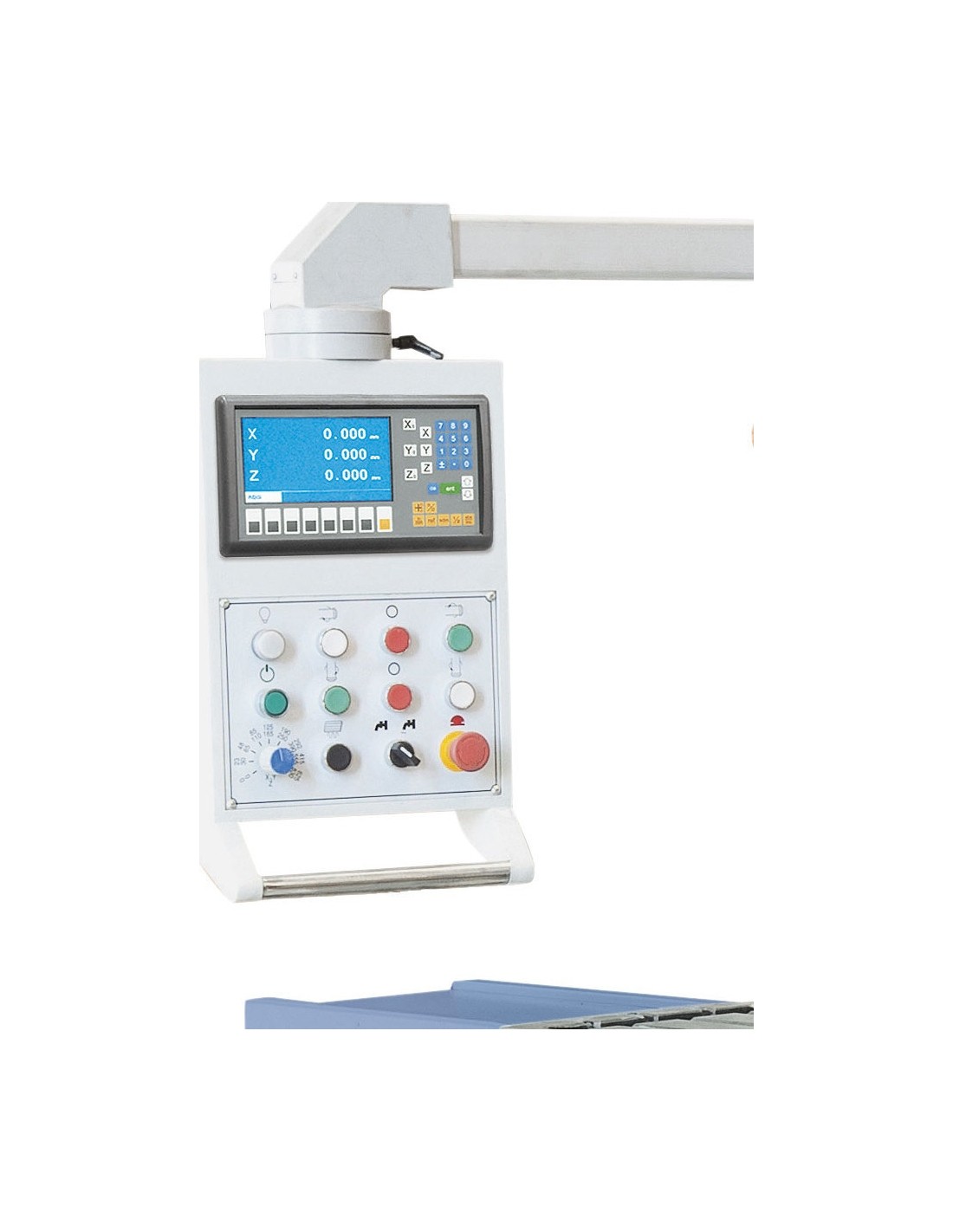

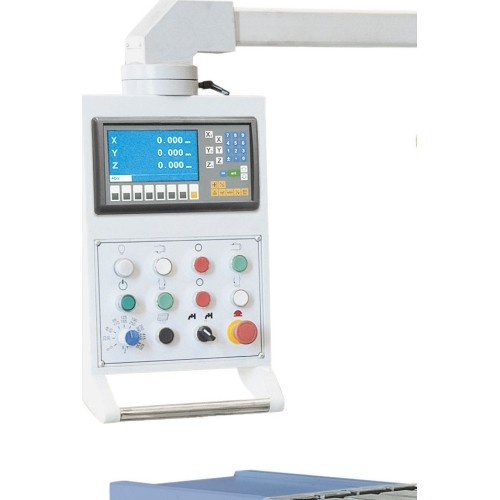

- 3 ašių skaitmeniniai rodmenys ES-12 H su LCD ekranu
- Drawbar M 24
- LED apšvietimas
- Aušinimo įrenginys
- Horizontalus guolis
- Aušinimo įrenginio dėklas
- Maitinimo šaltinis x-, y- ir z-ašims
- Universalus apsauginis dangtis
- Ilgas frezavimo arboras ISO 50/27 mm, ISO 50/32 mm
- Kūginis frezos laikiklis ISO 50/32 mm
- Morzės tipo kūginis gręžimo laikiklis ISO 50 / MT 4
- Centrinis tepimas x, y ašims
- Įrankiai
Techninės specifikacijos
|
Stalo matmenys |
1600 x 360 mm |
|
Suklio kūgis horizontalus |
ISO 50 |
|
Suklio kūgis vertikalus |
ISO 50 |
|
Horizontalaus suklio apsisukimų diapazonas |
(12) 60 - 1800 aps./min. |
|
Išilginės pastūmos eiga (x) |
1300 mm |
|
Kryžminės pastūmos eiga (y) |
300 mm |
|
Vertikalios pastūmos eiga (z) |
400 mm |
|
Atstumas tarp veleno ir stalo horizontalaus |
15 - 415 mm |
|
Atstumas tarp veleno ir stalo vertikalaus |
185 - 585 mm |
|
Atstumas tarp veleno ir kolonos |
215 - 840 mm |
|
Stalo pakreipimas |
-45° to +45° |
|
Maks. ruošinio svoris |
300 kg |
|
Pastūmos greitis išilginės |
(8) 30 - 830 mm/min |
|
Pastūmos greitis kryžminės |
(8) 30 - 830 mm/min |
|
Pastūmos greitis vertikalios |
(8) 23 - 625 mm/min |
|
Greitoji pastūma x-, y- ir z-ašis |
1200 / 800 / 600 mm/min |
|
T-griovelis (Kiekis / Plotis / Atstumas) |
3 / 18 mm / 80 mm |
|
Variklio galia horizontalaus |
5,5 kW |
|
Variklio galia vertikalaus |
4,0 kW |
|
Servo variklio galia (Sukimo momentas / Išėjimas) |
10 Nm / 1,5 kW |
|
Aušinimo pompos galia |
90 W |
|
Aušinimo pompos srautas |
25 l/min |
|
Matmenys |
2530 x 2200 x 2300 mm |
|
Svoris |
2650 kg |
